ATM90全自動激光打標機（MiniQFN）
本設備是利用激光，針對半導體封裝后的Mini QFN產品進行打標的全自動化設備
咨詢電話：0512-6507 0150
電子郵箱：yj.tao@delphilaser.com■ 設備參數：
分類 | 細項 | 規格 |
產品信息 機臺功能 | 作業產品尺寸 | Max 280 x 100mm；Min 150 x 60mm |
打印內容 | 2D，Logo，PIN,文字 | |
打印規格 | 深度控制:±6um；2D讀取率：100%；光斑：40-80um | |
激光打標區域 | 測高功能；外部功率表檢查；高效率集塵設計；雙腔體激光器 | |
機臺功能 視覺系統 | 精度參數 | 整體定位精度：±35um；掃描精度：±20um；平臺精度：±5um |
軟件能力 | SECS/GEM功能；自動Download Marking信息；兼容業內主流設備字體&LOGO | |
作業運動方式 | 高精度大理石平臺模組 | |
上、下料 | 全自動Slot Mag 上、下料 | |
視覺方向檢查/2D碼讀取 | 2D讀取 ：Mark Out功能（基恩士SR-1000）；方向防反：視覺檢查 | |
視覺系統 分類 | 打標vision定位 | 上、下視覺雙相機抓點定位 |
QC系統 | 高分辨率相機 四面可調式條形光源 |
■ 應用領域：
針對半導體封裝后的Mini QFN產品進行打標

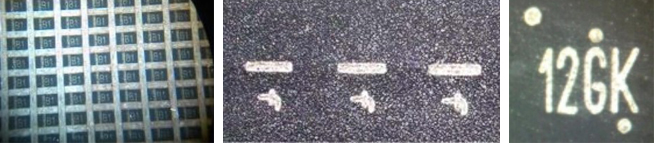

■ 加工效果示例圖
