APM70板邊2D全自動激光打碼設備
本設備是利用激光，針對銅釘架（Lead Frame）與基板（Substrate）系列產品板邊二維碼、字符打標的全自動化設備
咨詢電話：0512-6507 0150
電子郵箱：yj.tao@delphilaser.com■ 設備參數：
掃描幅面 | 120mm x120mm |
刻線寬度 | 60~100μm |
刻線速度 | 1m/s（典型）/3m/s(最大) |
2D碼尺寸 | ≥0.6mmx0.6mm |
打標內容 | 各類1D、2D碼/字符/LOGO等自定義內容 |
打標精度 | ±0.05mm（視覺定位）/±0.1mm(機械定位） |
蓋 印 精 度 | ≤±100μm（選配視覺定位精度：±50μm） |
軌道開合方式 | 伺服驅動（無需更換KIT） |
定位方式 | 機械定位（選配視覺定位） |
AOI檢查 | 專業2D讀碼器 |
■ 設備優勢：
◆ 設備緊湊、布局合理，機構穩定、快速、高精度運轉。
◆ 軟件具備CIM功能、接口友好、維護方便。
■ 設備動作流程：
◆ 1、使用堆疊式雙吸盤雙工位架構供料；
◆ 2、利用吸盤吸取產品，同時會自動把隔紙吸取放置到專有的隔紙槽內；
◆ 3、產品放置在流道后會有視覺系統檢測產品正反方向；
◆ 4、方向檢查完成產品傳送到打標區域，采用側推定位/視覺定位做打標動作；
◆ 5、打標完成后產品傳送到自檢區域，對打印完成的2D做讀取檢查并和激光系統比對相關
內容；
◆ 6、把產品自動收入料盒。
■ 應用領域：
針對銅釘架（Lead Frame）與基板（Substrate）系列產品板邊二維碼、字符打標

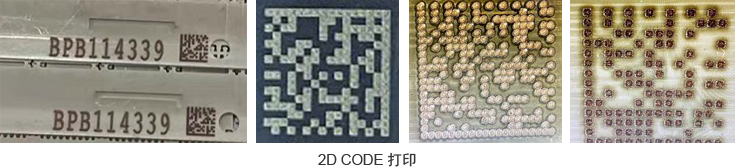

■ 加工效果示例圖
